ZRC-KYJVP 16*1.5 屏蔽电缆厂家
| 产品型号： |
ZRC-KYJVP 16*1.5 |
| 品 牌： |
华强牌 |
|
|
| 优 惠： |
【满就减】订单金额满 100000元，打 9.5折
- 【满就减】订单金额满100000元，打9.5折
（2025-04-16 10:48:00 至 2025-05-15 11:44:00）
- 【满就减】订单金额满50000元，减888元
（2025-04-16 10:48:00 至 2025-05-16 16:00:00）
- 【满就减】订单金额满8888元，打9.0折
（2025-04-16 10:36:00 至 2025-05-16 10:55:00）
|
| 所 在 地： |
安徽合肥 |
| 更新日期： |
2025-05-03 |
| | 加工定制：是 | | 型号：ZRC-KYJVP 16*1.5 | | 品牌：华强牌 | |
| | 护套材质：PVC | | 线芯材质：铜丝 | | 芯数：16芯 | |
| | 材料形状：圆线 | | 拉伸强度：30 | | 电线最大外径：15 mm | |
| | 绝缘厚度：1.0 mm | | 产品认证：国家认证 | | 电线最大外径：15 mm | |
ZRC-KYJVP 16*1.5使用特性
1、交流额定电压：U0/U 450/750V；
2、***高工作温度：聚氯乙烯(聚乙烯)绝缘不超过70℃、交联聚乙烯绝缘90℃；
3、***低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃；
4、电缆安装敷设温度不底于0℃；
5、电缆允许弯曲半径：非铠装电缆***小为电缆外径的6倍；铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍。

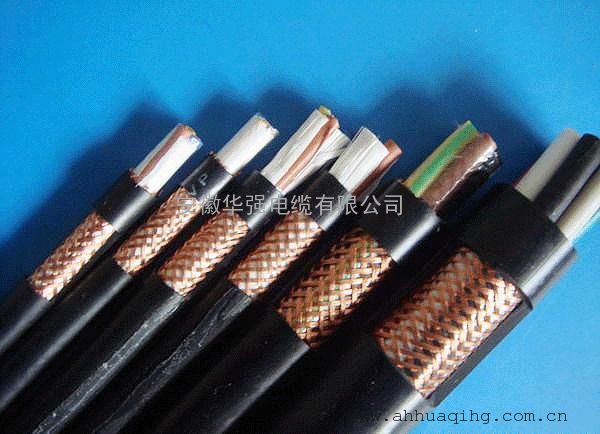

ZRC-KYJVP 16*1.5 屏蔽电缆厂家基本型号及名称图片
备注：1、需要阻燃护套型号前加ZR；导体线芯中铜丝可以采用镀锡；
2、如需镀锡铜丝编织屏蔽或铝塑复合带绕包屏蔽，只需将型号中的P 改为P2或P3即可。
ZRC-KYJVP 16*1.5 屏蔽电缆厂家代号名称和含义
| 项 目 |
代 号 |
说 明 |
| 阻燃特性 |
ZR |
分A、B、C级阻燃 |
| 系列代号 |
K |
控制电缆 |
| 绝缘材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
| Y |
聚乙烯PE |
| YJ |
交联聚乙烯 |
| 护套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
| 屏蔽材料 |
P |
铜丝编织屏蔽 |
| P1 |
镀锡铜丝屏蔽 |
| P2 |
铜带绕包屏蔽 |
| P3 |
铝塑绕包屏蔽 |
| 铠装材料 |
22 |
钢带铠装聚氯乙烯护套 |
| 23 |
钢带铠装聚乙烯护套 |
| 32 |
钢丝铠装聚氯乙烯护套 |
| 33 |
钢丝铠装聚乙烯护套 |
| 导体结构 |
A |
单股导体 |
| B |
7股绞合导体 |
| R |
多股绞合导体 |
ZRC-KYJVP 16*1.5 屏蔽电缆厂家主要技术指标
1、成品电缆导体直流电阻(Ω/KM，20℃)；
| 截面 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
| 镀层 |
TR |
TRX |
TR |
TRX |
TR |
TRX |
TR |
TRX |
TR |
TRX |
TR |
TRX |
TR |
TRX |
| A/B类 |
36.0 |
36.7 |
24.5 |
24.7 |
18.1 |
18.2 |
12.1 |
12.2 |
7.41 |
7.56 |
4.61 |
4.7 |
3.08 |
3.11 |
| R类 |
39.0 |
40.1 |
26.0 |
26.7 |
19.5 |
20.0 |
13.3 |
13.7 |
7.98 |
8.21 |
4.95 |
5.09 |
3.3 |
3.39 |
2、绝缘电阻及绝缘标称厚度符合下表规定；
| 标称截面(mm2) |
绝缘标称厚度(㎜) |
绝缘电阻(≥MΩ/KM) |
| 20℃ |
70℃ |
| 0.5 |
0.6 |
13 |
0.013 |
| 0.75 |
0.6 |
12 |
0.012 |
| 1.0 |
0.6 |
11 |
0.011 |
| 1.5 |
0.7 |
11 |
0.011 |
| 2.5 |
0.8 |
10 |
0.010 |
| 4 |
0.8 |
8.5 |
0.0085 |
| 6 |
0.8 |
7 |
0.0070 |
| 10 |
1.0 |
6.5 |
0.0065 |
